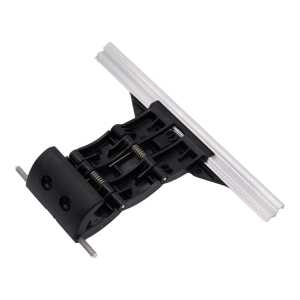

Attache tablier 3 maillons pour porte enroulable aluminium

DESCRIPTION

C’est un attache-tablier de type verrou BLOCKSUR pour porte de garage enroulable en aluminium.
Il permet d’attacher le tablier de la porte (les lames) sur un tube d’enroulement octo de 70mm.
Spécialement prévu pour un montage sur tube Octo de 70 (voir tube dans la même rubrique), il assure un verrouillage de la porte en position fermée par le réglage de la fin de course basse.
Cet ensemble assure une sécurité anti-soulèvement de la porte lorsqu’elle est en position fermée.
Il se monte sur le tube et se fixe dans deux bagues prévues à cet effet (ART0756). On peut également visser l’attache-tablier directement sur le tube (vis non fournies).
Il se monte sur le tablier de la porte (les lames) en le glissant sur la lame se trouvant tout en haut.
La protection fournie avec chaque attache-tablier protège les lames du haut lorsque la porte commence à s’enrouler.
Cette attache est prévue pour un  diamètre d’enroulement de 290 mm MAXIMUM sur un tube Octo de 70mm.
Il est recommandé de monter un attache-tablier tous les 600 à 800mm MAXIMUM.
Les attaches latérales (extrémités gauche et droite) se fixent à environ 250mm du bord.

FICHE TECHNIQUE

. Matière: polyamide noir + 30% de fibre de verre.
. Dimensions: 230 x 190 x 20 (largeur totale x hauteur x épaisseur en mm).
. Poids: 160 grammes (0,160 Kg).
. Diamètre d’enroulement MAXI pour lame de 77mm sur tube de 70mm: 290mm.
. Charge MAXIMUM par attache tablier: 30 Kgs.
