DESCRIPTION

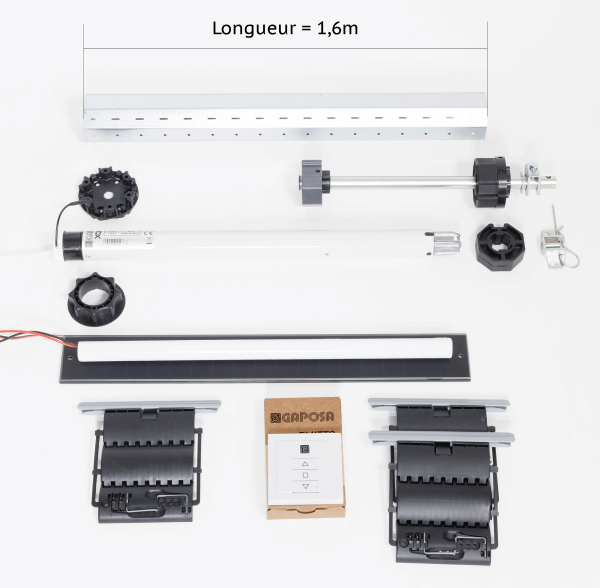

Axe électrique solaire complet pour la modernisation d’un volet roulant existant comprenant:
1 Moteur tubulaire GAPOSA basse tension 12Volts XQBPX616 à courant continu qui s’insère dans le tube d’enroulement du volet roulant autour duquel s’enroule le tablier (les lames).
La tête universelle du moteur est compatible avec 90% des supports existants. Il s’installe en intérieur ou dans un coffre à l’abri des intempéries.
Les fins de courses sont de types électroniques et se règlent facilement au moyen de la télécommande fournie.
Son couple de 6 Newtons/mètre et sa vitesse de rotation de 16 tours/minute permettent de manœuvrer des volets roulants de 11 Kgs MAXI (voir fiche technique ci-dessous).
Si le moteur surchauffe, une protection thermique est prévue afin de protéger les composants. Le moteur reviendra à un fonctionnement normal après quelques minutes de refroidissement.
1 Panneau solaire avec câble et connecteur de raccordement.
Le panneau solaire s’installe en extérieur, sur le coffre du volet roulant ou bien sur le mur. Il doit être installé à un endroit le plus exposé aux rayons du soleil et ne doit jamais être obstrué par une branche ou tout autre élément gênant son exposition.
1 Pack batterie NiMH avec câble et connecteur de raccordement.
1 Jeu d’adaptations (roue + couronne) pour installer le moteur dans le tube Octo de 60mm
1 Support moteur GAPOSA pour moteur jusqu’à 25NM. Ce support permet d’installer l’axe dans tous les coffres existants: traditionnels, tunnels ou rénovations.
1 Tube octo de 60mm en acier galvanisé de haute résistance d’une longueur de 1.6m. Recoupable, il s’adaptera parfaitement à la largeur de vos fenêtres.
1 Tandem télescopique permettant d’adapter votre axavolet dans tous les coffres existants: traditionnels, tunnels ou rénovation.
1 Support d’axe (côté opposé au moteur) sur lequel sera positionné le tandem. L’ensemble sera verrouillé par la goupille béta fourni et lui garantira un montage solide.
3 Attaches tabliers type verrou (anti-soulèvement) à 2 maillons avec réglette réversible pour lame de 8 ou 14mm.
Ces attaches vous permettront d’adapter cet AXAVOLET à l’ensemble des volets roulants existants.
1 Télécommande murale GAPOSA à un canal réfs QCTX01W.
Facile à poser, vous pourrez ainsi profiter de la modernité d’un volet roulant solaire, sans travaux intérieurs tout en conservant l’installation existante.
FICHE TECHNIQUE
Moteur:
. Diamètre du moteur: 35mm.
. Longueur du moteur: 495mm.
. Fréquence: 868.30Mhz.
. Réglage des fins de courses: électronique.
. Couple: 6Nm (6 Newtons/mètre).
. Puissance: 36 Watts.
. Intensité consommée: 3.0A.
. Vitesse de rotation: 16 Tr/Min (16 tours par minute).
. Poids MAXIMUM du volet roulant à manœuvrer:
11Kgs pour une hauteur de volet roulant de 1.5 mètres.
10 Kgs pour une hauteur de volet roulant de 2.5 mètres.
. Manœuvre de secours: non.
.Garanties: 5 ans dans le cadre d’une utilisation normale (hors surtensions, casses, etc…).
Télécommande:
. Alimentation: 1 Pile 3Volts au lithium type CR2032.
. Fréquence: 868,30 Mhz.
. Indice de protection: IP40.
. Température de fonctionnement: -5°C / + 40°C.
. Dimensions: 80 x 80 x 10mm.
. Poids: 100 grammes (0,100 Kg).
