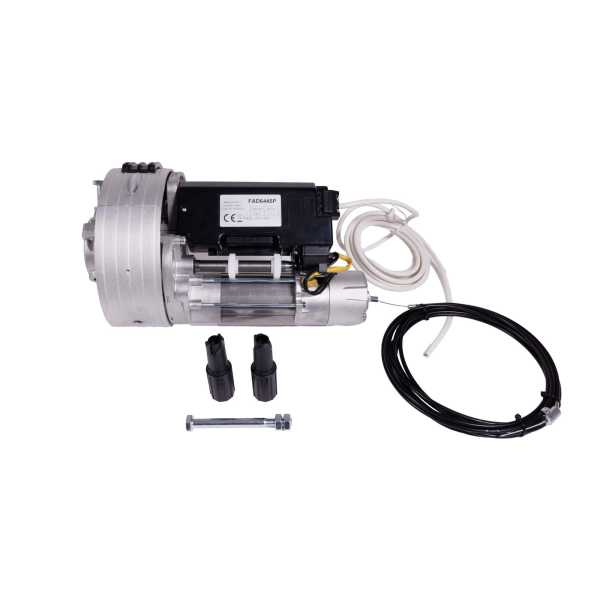

Moteur de rideau métallique D60 x 145Nm

DESCRIPTION

Moteur central 230 Volts / 50Hz monté sur l’axe compensé (avec ressorts) d’un rideau métallique.

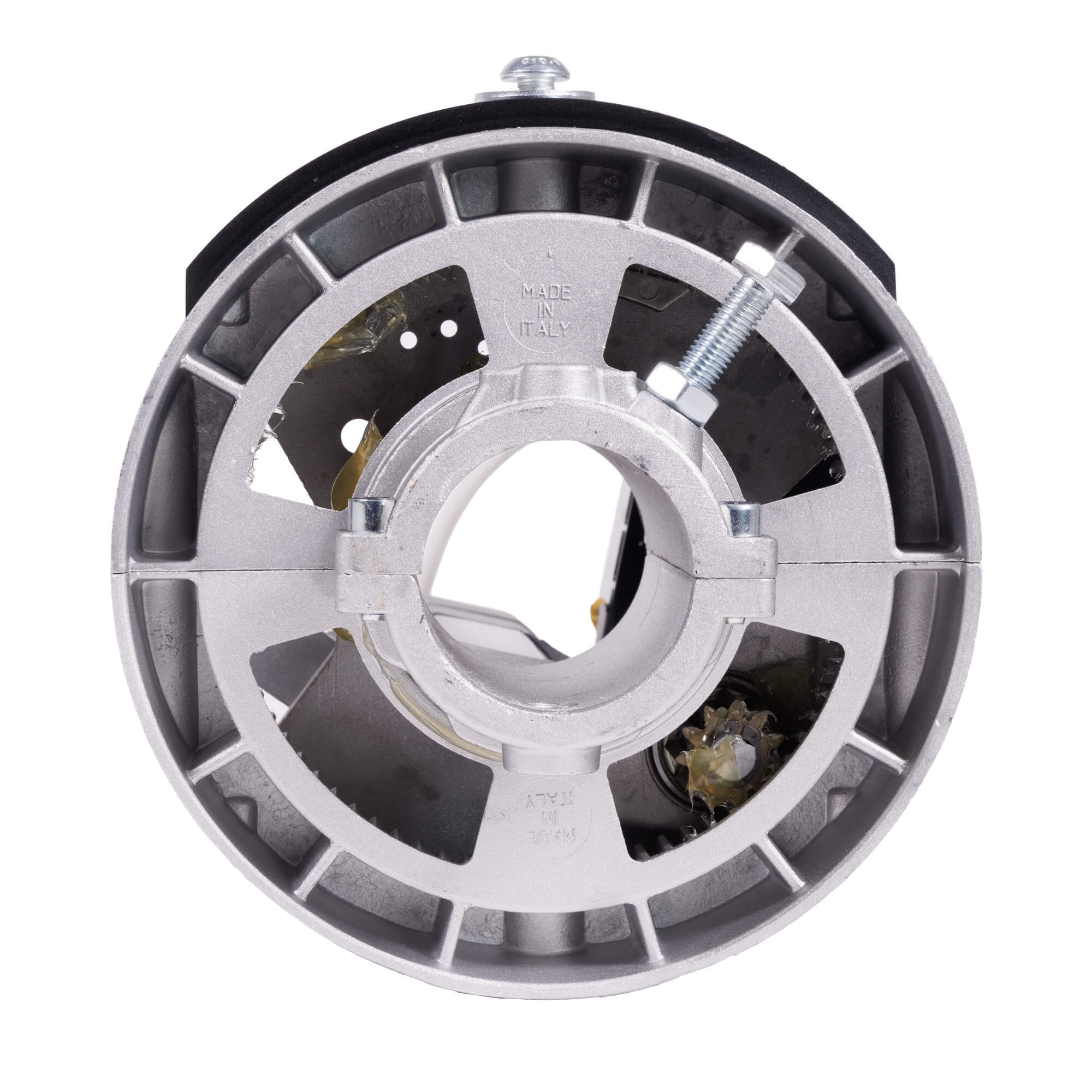

Il se monte sur un tube de 60mm de diamètre grâce à sa couronne qui se démonte en deux parties.
Le diamètre extérieur de la couronne moteur est de 200mm et de 220mm si l’on rajoute l’entretoise (fournie avec le moteur).
Le moteur possède un dispositif de sécurité de type antichute empêchant la chute du rideau métallique en cas de casse moteur.
Il possède également un frein électromagnétique qui permet de débrayer et d’ouvrir le rideau métallique en cas de panne de courant.

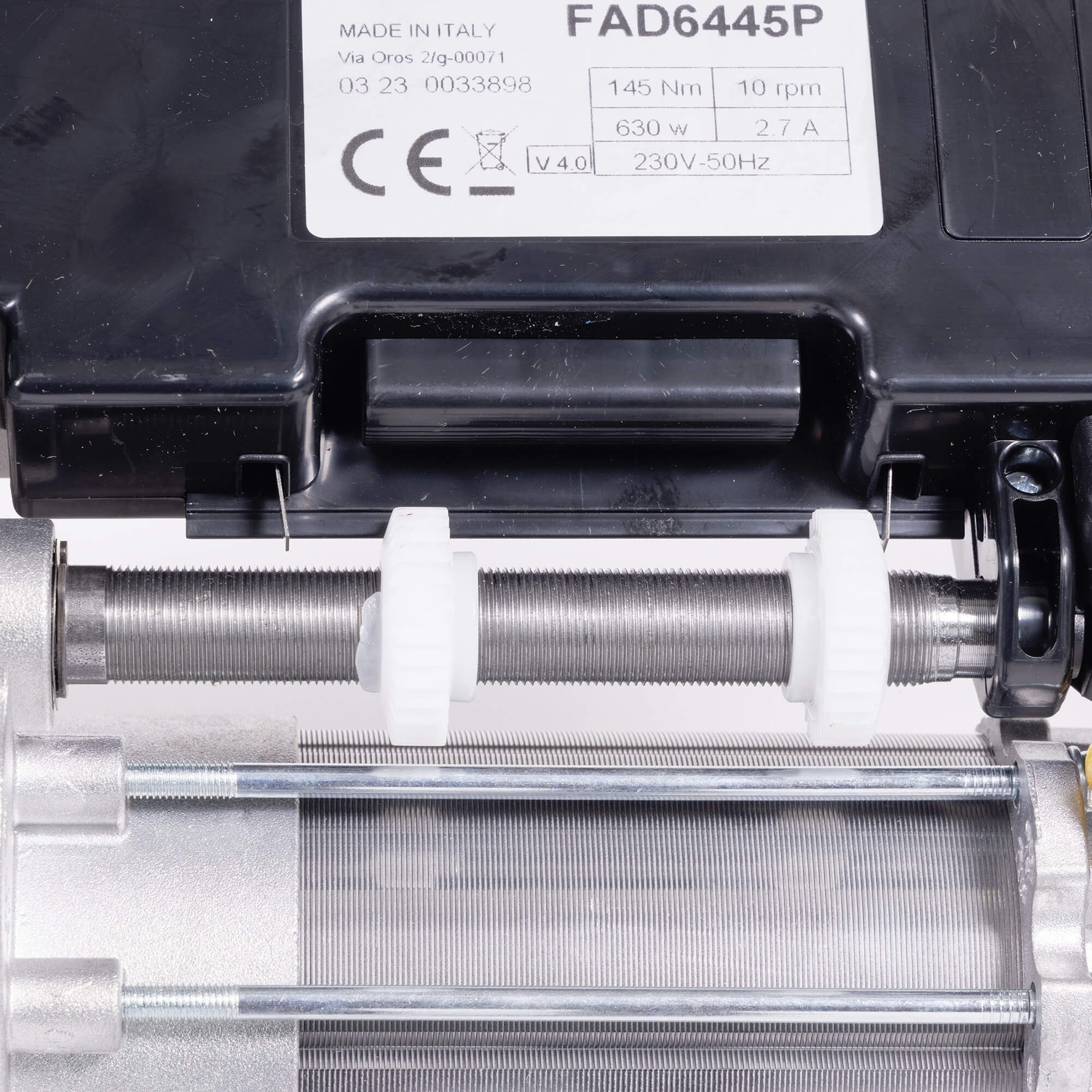

Les fins de courses sont de type mécaniques et se règlent facilement au moyen des molettes de réglages et de la barrette de maintien.

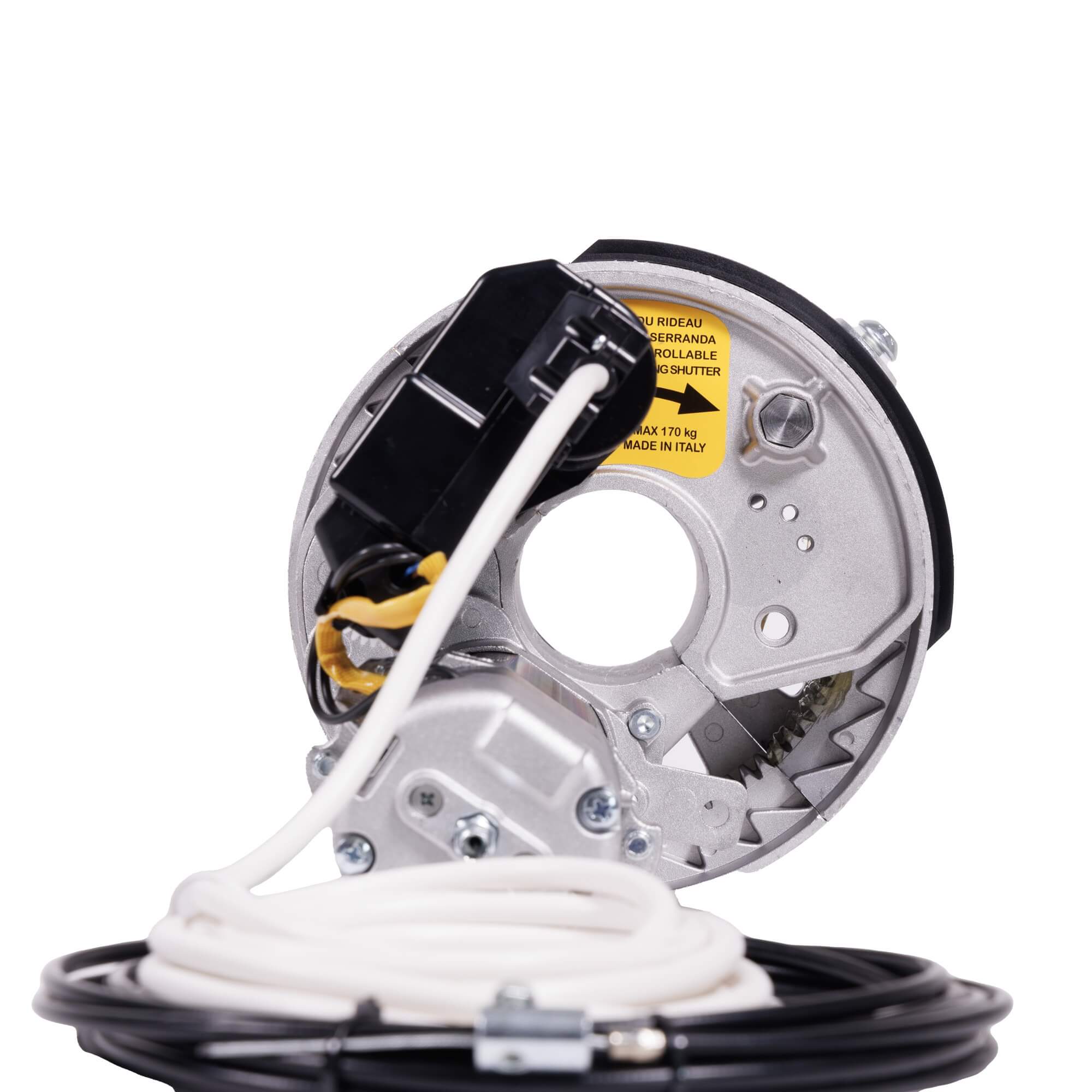

Il est livré avec un câble d’alimentation souple 4 x 0.75mm²de 3.5 mètres (terre-neutre-montée-descente).
Un câble de débrayage de 4.5m ainsi que sa poignée sont livrés avec le moteur.
Lors du réglage des fins de courses et si le moteur surchauffe, une protection thermique est prévue afin de protéger les composants. Le moteur reviendra à un fonctionnement normal après quelques minutes de refroidissement.

Il est fortement recommandé de bien lire la notice de montage (à télécharger) avant de monter le moteur, notamment la position du pare-chute.

FICHE TECHNIQUE

. Diamètre intérieur: 60mm.
. Diamètre de la couronne: 200 ou 220mm si on rajoute l’entretoise.
. Longueur totale du moteur: 350mm.
. Tension d’alimentation: 230Volts/50Hz.
. Réglage des fins de courses: mécaniques par molettes.
. Couple: 145Nm (145 Newtons/mètre).
. Force de soulèvement: 160 Kgs compensé.
. Puissance: 630 Watts.
. Intensité consommée: 2.7A.
. Vitesse de rotation: 10 Tr/Min (10 tours par minute).
. Manœuvre de secours: oui.
. Garanties: 2 ans dans le cadre d’une utilisation normale (hors surtensions, casses, etc…).
