DESCRIPTION

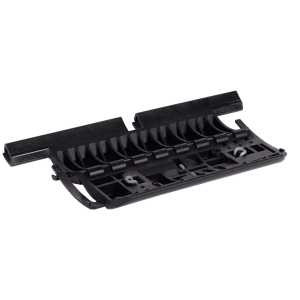

C’est un attache-tablier de type verrou CLICKSUR OCTO.
Il permet d’attacher le tablier du volet roulant (les lames) sur un tube d’enroulement.
Spécialement prévu pour un montage sur tube Octo de 60 (voir nos tubes dans la même rubrique), il assure un verrouillage du volet en position fermé par le réglage de la fin de course basse.

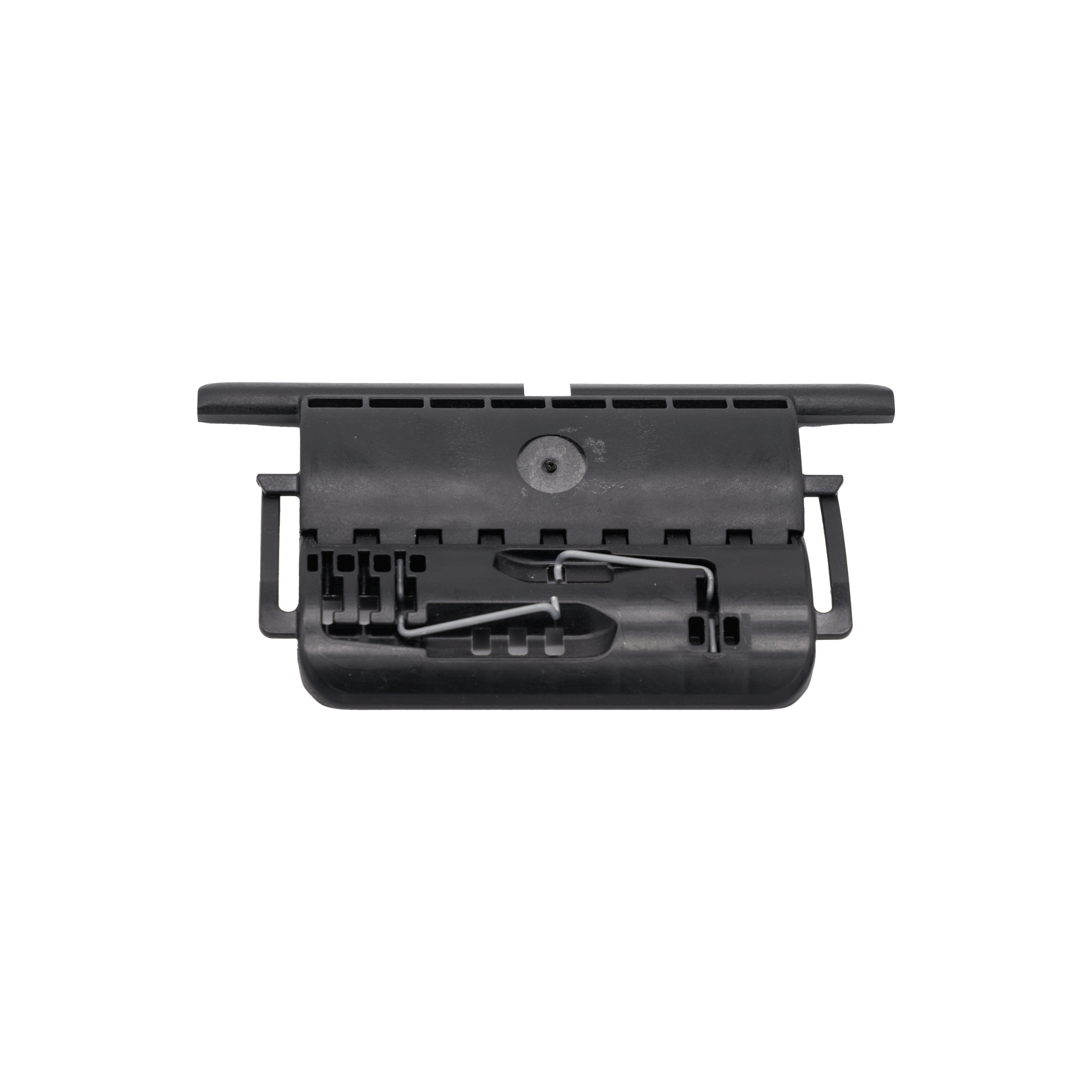

La fixation au tube se fait au moyen des deux attaches fils que l’on verrouille dans les lumières de 5 x 8mm.
Si le tube existant n’est pas de type Octo de 60, la fixation de l’attache se fait au moyen de vis auto-foreuses (non fournies).
Cette attache est prévue pour un diamètre d’enroulement de 165mm MAXIMUM sur un tube de 60mm.
Le nombre d’attaches est fonction de la largeur du volet roulant, soit:
2 Attaches pour un volet roulant d’une largeur de 1 400mm (1.4m)
3 Attaches pour un volet roulant d’une largeur de 1 410 à 2 350mm (1.41m à 2.35m)
4 Attaches pour un volet roulant d’une largeur de 2 360 à 3 300mm (2.36m à 3.3m)
Les attaches latérales (extrémités gauche et droite) se fixent à environ 200mm du bord.
FICHE TECHNIQUE
. Matière: polyamide noir + 30% de fibre de verre.
. Dimensions: 150 x 85 x 8mm (largeur totale x hauteur x épaisseur en mm).
. Poids: 100 grammes (0,100 Kg)
. Diamètre d’enroulement MAXI pour lame de 8mm sur tube de 60mm: 165mm
. Charge MAXIMUM par attache tablier: 7 Kgs
. Attache fil en acier à ressort revêtu de benzinal
