DESCRIPTION

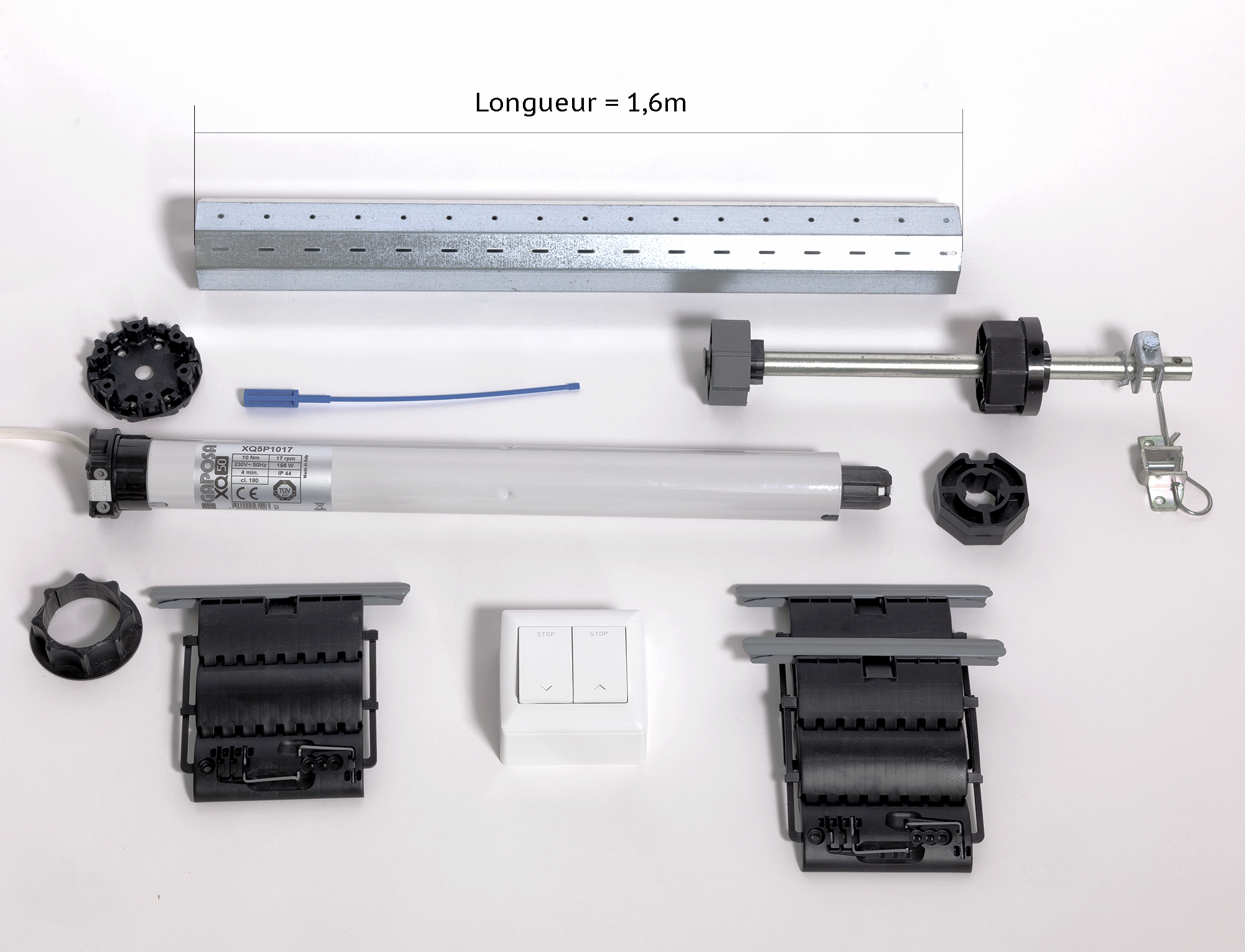

Axe électrique filaire complet pour la modernisation d’un volet roulant existant comprenant:
1 Moteur tubulaire filaire pour volet roulant GAPOSA XQ5P1017 230Volts.
Les fins de courses sont de types mécaniques et se règlent facilement au moyen de la clé de réglage fournie.
Il est livré avec un câble d’alimentation souple de 2.5 mètres à 4 fils de 0.75mm² et se raccorde au réseau 230 Volts/50Hz.
Il se pilote au moyen d’un inverseur mural fourni.
Son couple de 10 Newtons/mètre et sa vitesse de rotation de 17 tours/minute permettent de manoeuvrer des volets roulants de 19 Kgs MAXI (voir fiche technique ci-dessous).
Si le moteur surchauffe, une protection thermique est prévue afin de protéger les composants. Le moteur reviendra à un fonctionnement normal après quelques minutes de refroidissement.
1 Jeu d’adaptations (roue + couronne) pour installer le moteur dans le tube Octo de 60mm.
1 Support moteur GAPOSA pour moteur jusqu’à 25NM. Ce support permet d’installer l’axe dans tous les coffres existants: traditionnels, tunnels ou rénovations.
1 Tube octo de 60mm en acier galvanisé de haute résistance d’une longueur de 1.6m. Recoupable, il s’adaptera parfaitement à la largeur de vos fenêtres et porte-fenêtres.
1 Tandem télescopique permettant d’adapter votre axavolet dans tous les coffres existants: traditionnels, tunnels ou rénovation.
1 Support d’axe (côté opposé au moteur) sur lequel sera positionné le tandem. L’ensemble sera verrouillé par la goupille béta fourni et lui garantira un montage solide.
3 Attaches tabliers type verrou (anti-soulèvement) à 2 maillons avec réglette réversible pour lame de 8 ou 14mm.
Ces attaches vous permettront d’adapter cet AXAVOLET à l’ensemble des volets roulants existants.
1 Inverseur mural (monte/descente) avec boîtier saillie.
Facile à poser, vous pourrez ainsi profiter de la modernité d’un volet roulant filaire, sans gros travaux tout en conservant l’installation existante.
FICHE TECHNIQUE
Moteur:
. Diamètre du moteur: 45mm.
. Longueur du moteur: 505mm.
. Tension d’alimentation: 230Volts/50Hz.
. Réglage des fins de courses: mécanique.
. Couple: 10Nm (10 Newtons/mètre).
. Puissance: 156 Watts.
. Intensité consommée: 0,70A.
. Vitesse de rotation: 17 Tr/Min (17 tours par minute).
. Poids MAXIMUM du volet roulant à manœuvrer:
19 Kgs pour une hauteur de volet roulant de 1.5 mètres.
16 Kgs pour une hauteur de volet roulant de 2.5 mètres.
. Manœuvre de secours: non.
. Garanties: 5 ans dans le cadre d’une utilisation normale (hors surtensions, casses, etc…).
