DESCRIPTION

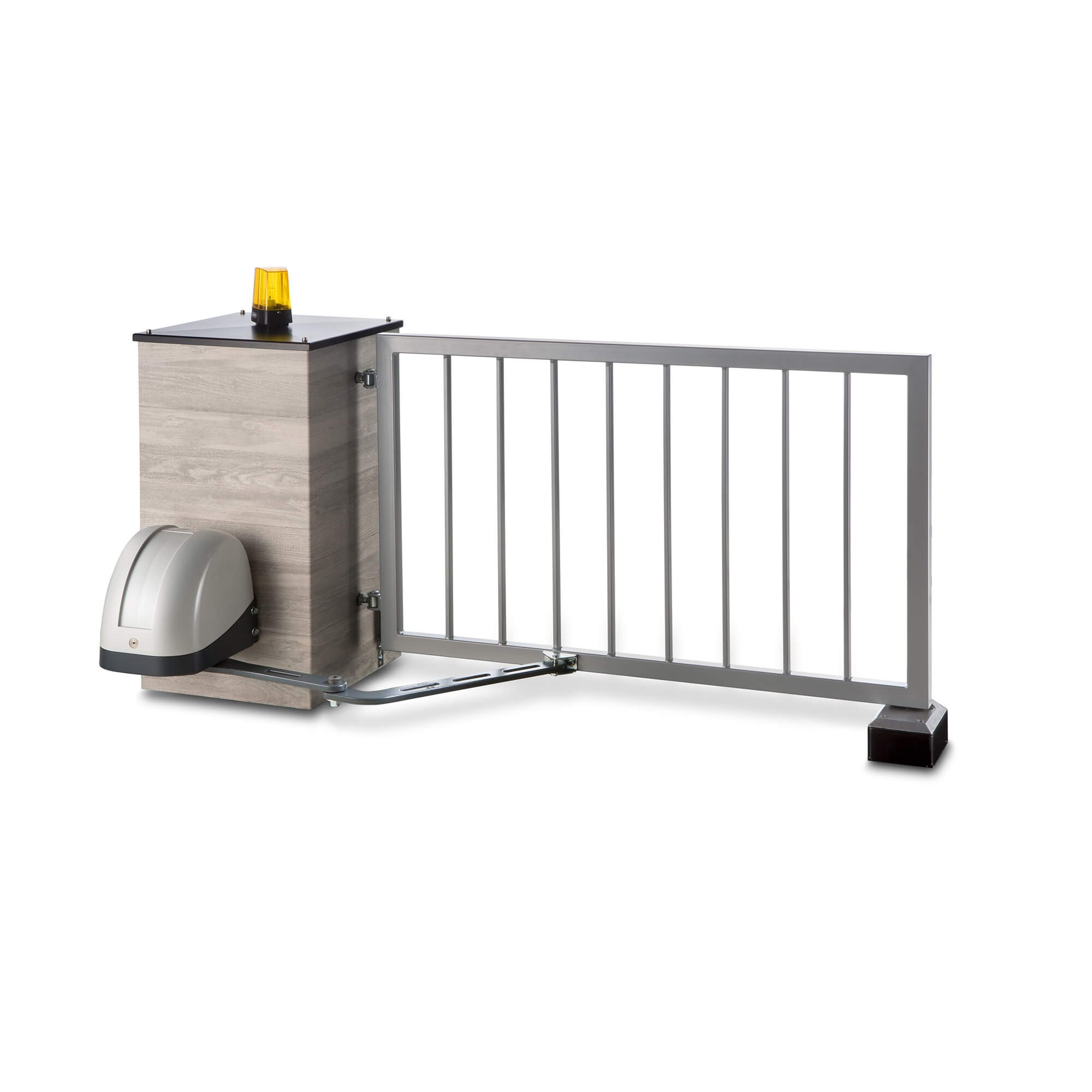

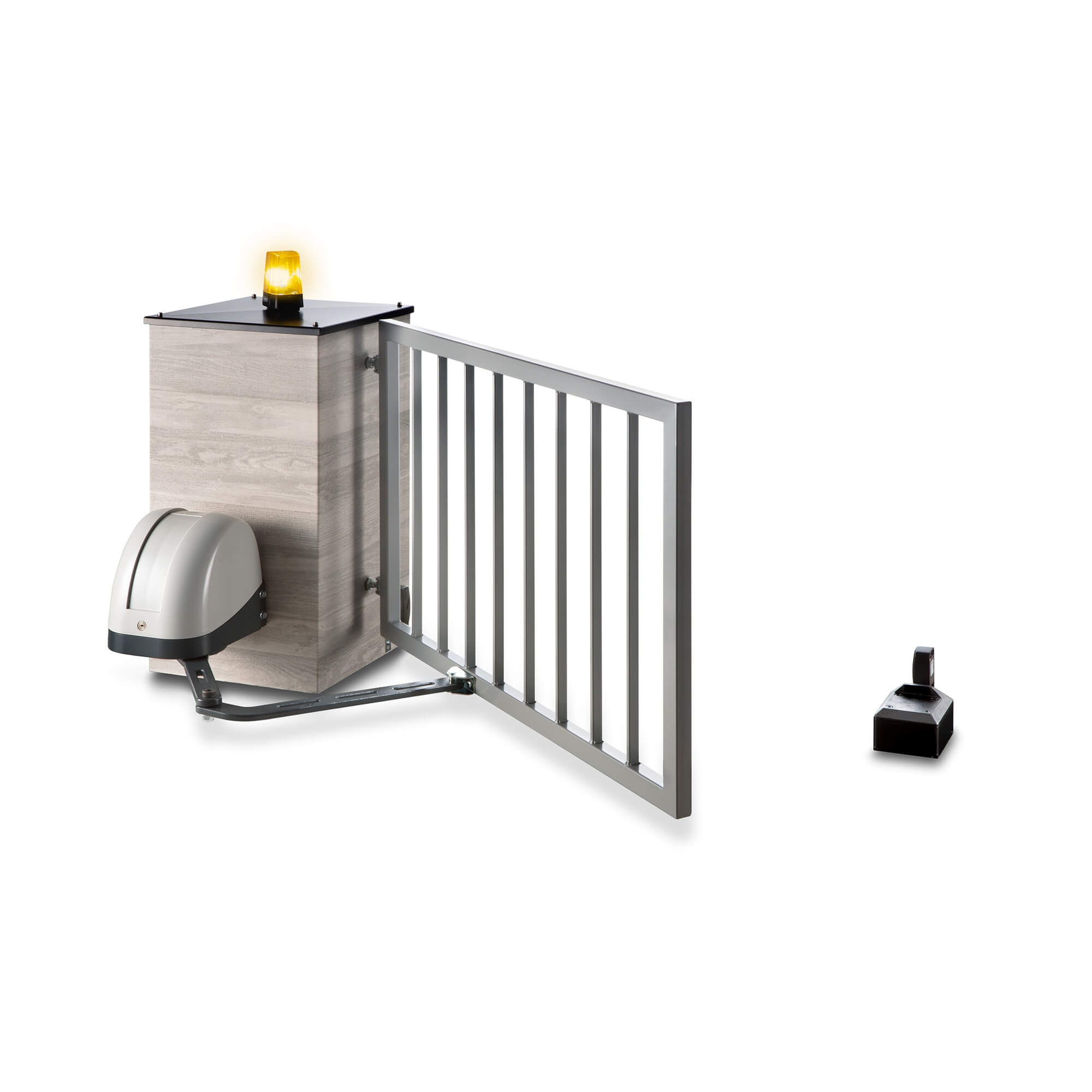

Le kit TWIST AM 3735 est un kit à compas complet pour portail à deux battants (vantaux) ouvrants vers l’intérieur du terrain.
Il est spécialement adapté au vantaux avec un grand décalage des paumelles par rapport aux piliers.
Les compas sont robustes et de type anti-cisaillement.
La largeur MAXIMUM de chaque vantail ne dépassera pas 2.5 mètres et ne pèsera pas plus de 250 Kgs.
Les vantaux devront tourner librement “à la main” sans points durs pour que l’automatisme puisse fonctionner correctement.

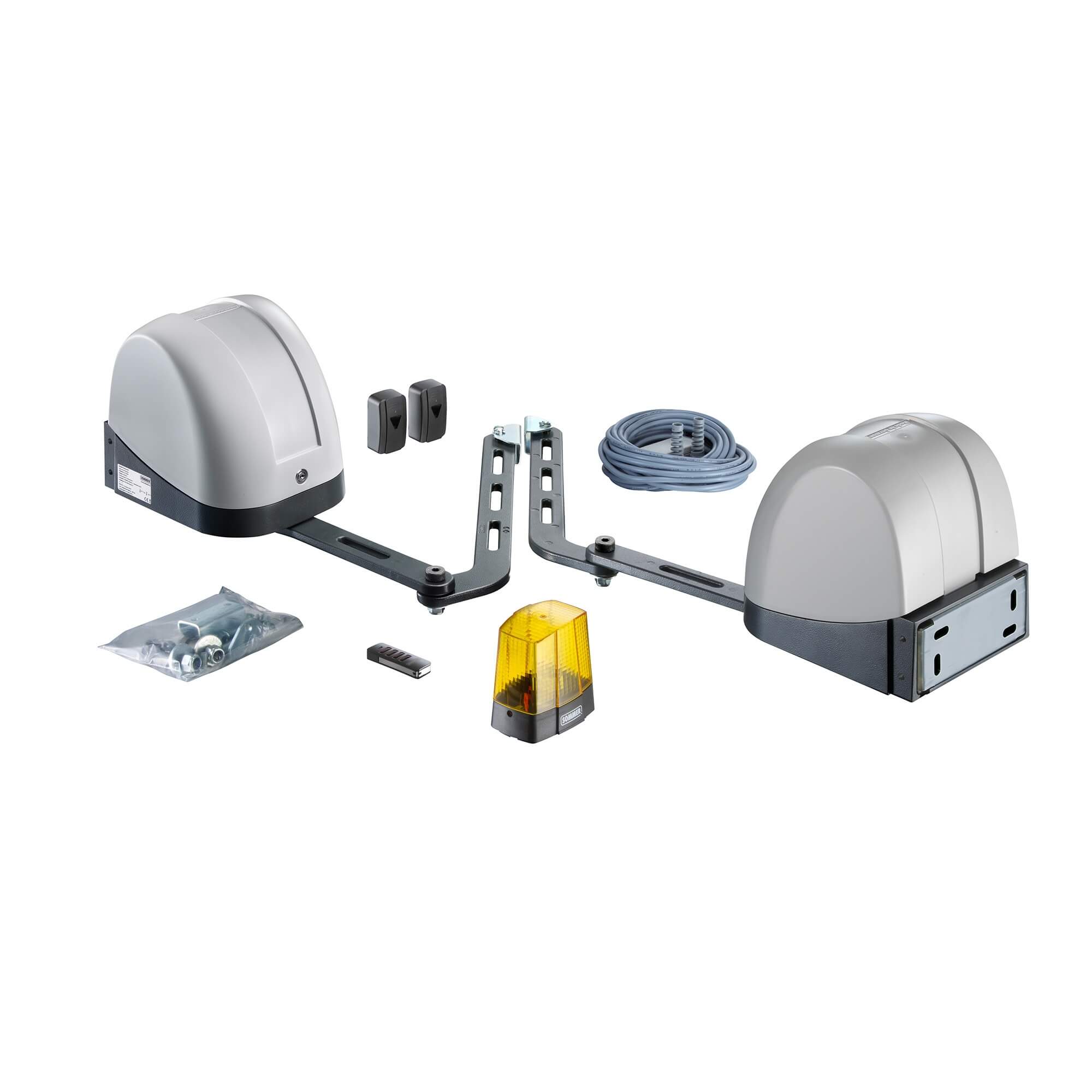

Le kit est composé de:

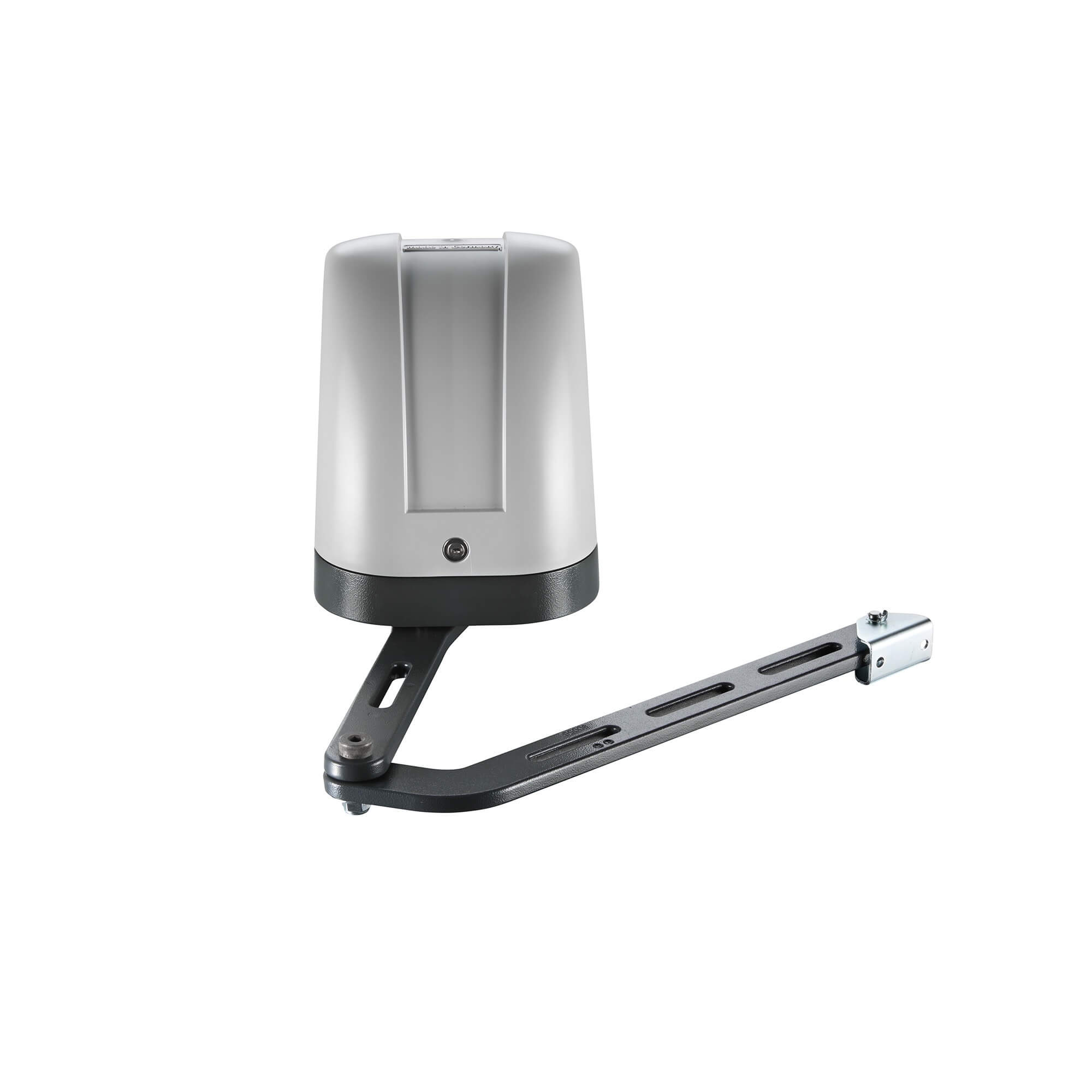

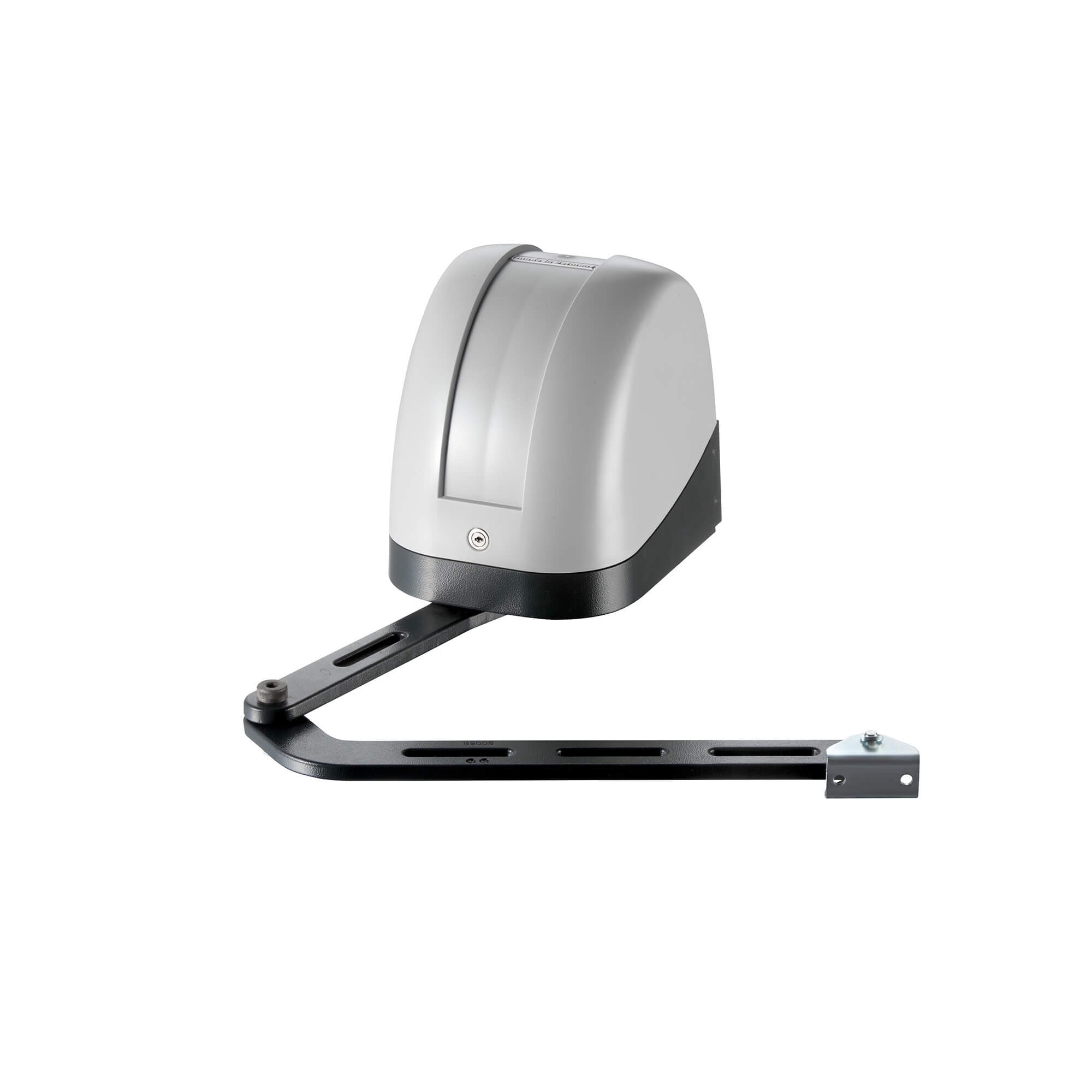

. 2 Moteurs Volts à compas, y compris débrayage en cas de panne de courant.
. 1 Armoire de commande située dans le moteur “maître”.
. 2 Télécommandes à 4 touches PEARL 4018 fréquence 868,95 Mhz.
. 1 Clignotant orange 24V/25 Watts.
. 1 Jeu de cellules de sécurité 7029.
. 1 Câble de liaison entre moteurs longueur : 12 mètres (à installer impérativement dans une gaine à profondeur règlementaire).
Le réglage des fins de courses se fait au moyen des butées de fins de courses mécaniques.
Les fonctions se paramètrent très facilement au moyen des micro-interrupteurs.
La force se règle au moyen des potentiomètres.
. Ouverture piétonne (passage facteur): oui
. Possibilité de batteries secours: oui
FICHE TECHNIQUE
. Alimentation armoire de commande: 230V/50Hz.
. Tension moteurs: 24 Volts CC (courant continu).
. Puissance MAXIMUM absorbée: 85 Watts.
. Vitesse: 0.018 m/s (mètre par seconde).
. Force MAXIMUM: 120 Newtons.
. Course: 550mm.
. Réglage des fins de courses: mécaniques.
. Degré de protection: IP44.
. Température de fonctionnement: de -25 à +65°C.
. Usage: résidentiel.
. Ouverture piétonne (passage facteur): oui.
. Possibilité de batteries secours: oui.
