DESCRIPTION
Kit sécurité palpeur de porte de garage enroulable permettant de faire remonter la porte de garage en cas de détection d’obstacle à la descente.
Il se monte sur la lame finale (la lame du bas) de la porte enroulable aluminium.

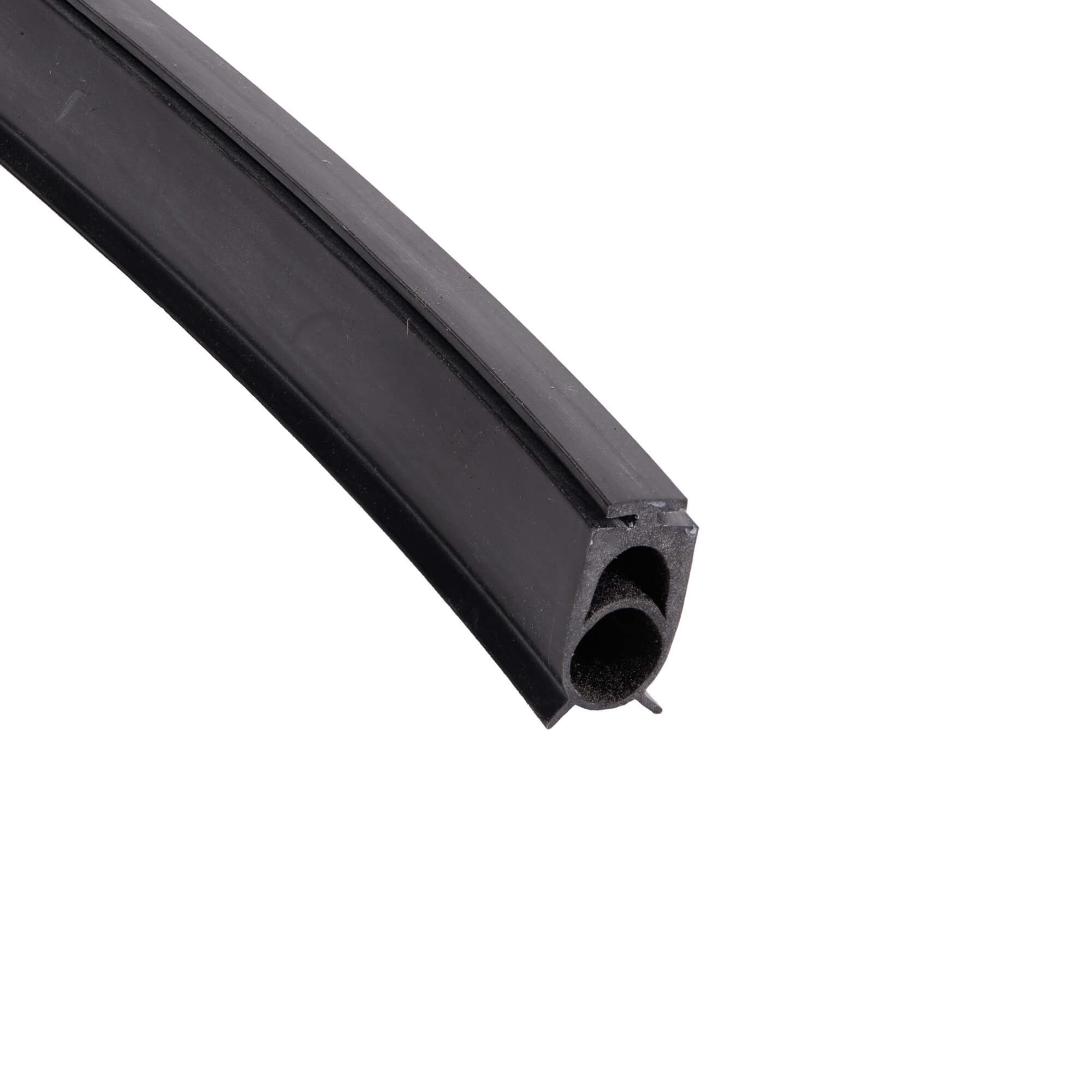

Le jeu de cellules infrarouges se monte dans le joint caoutchouc fourni.
De base, nous fournissons ce joint en longueur de 4.0 mètres re-coupable au cutter ou à la pince coupante.

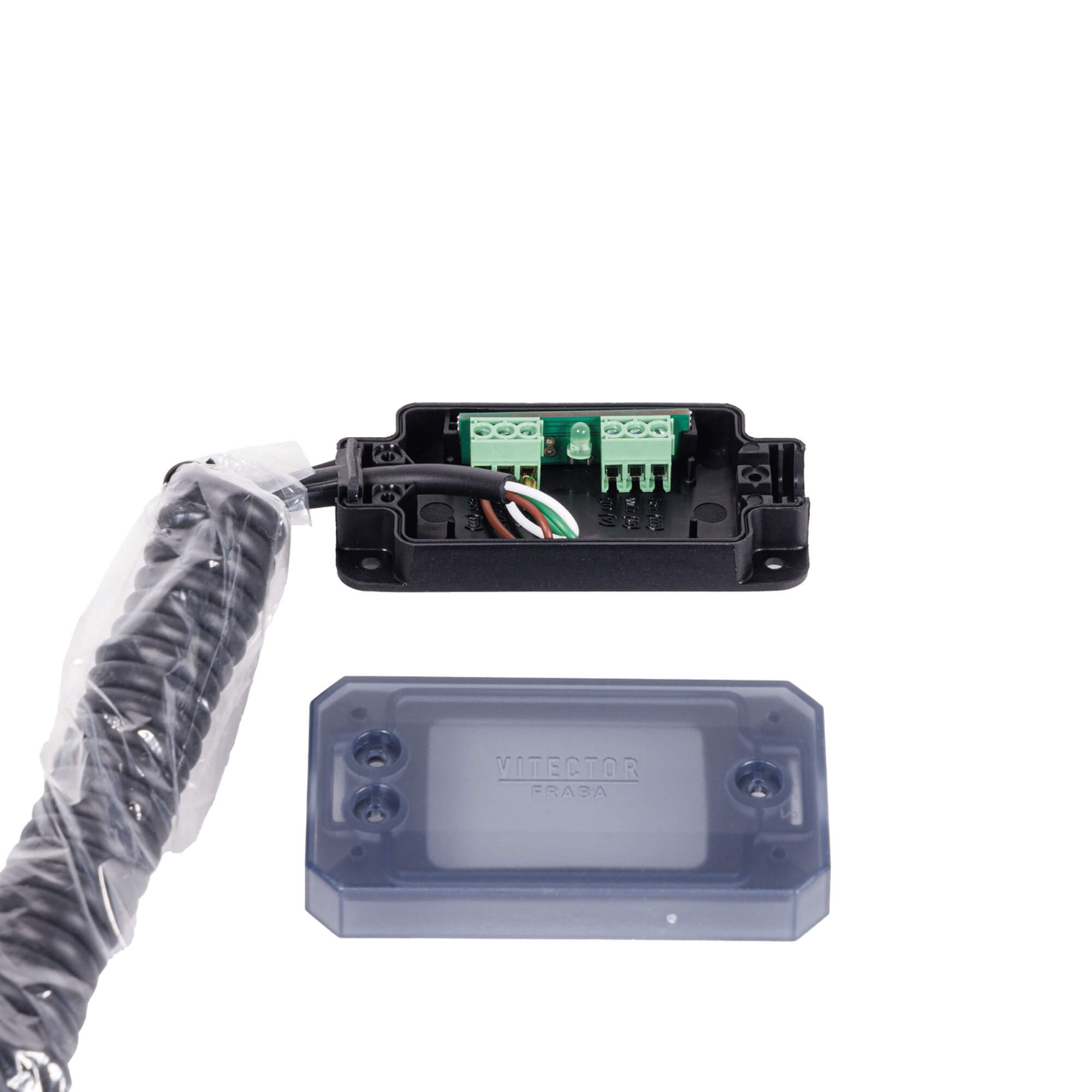

Les deux fils des cellules (l’émettrice + la réceptrice) se branchent dans la boîte de dérivation embarquée (montée) sur la lame finale.
Les borniers de raccordement sont repérés par couleur de fils. Cela facilite le câblage et évite les erreurs.
La transmission du signal de sécurité se fait au moyen du cordon spiralé (fourni dans le kit) entre la boîte de dérivation embarquée et l’armoire de commande.
Le kit comprend:

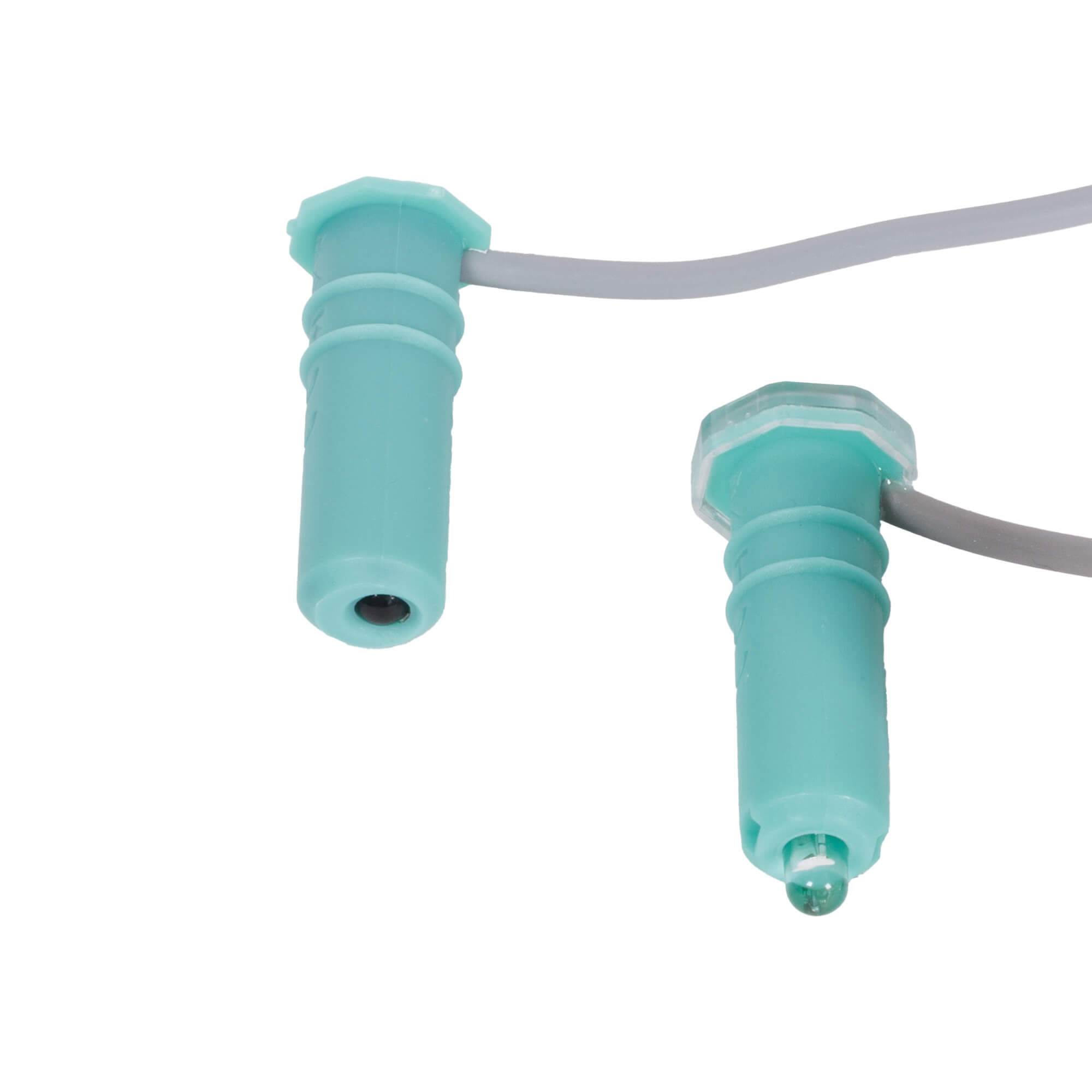

. 1 Cellule émettrice infrarouge.
. 1 Cellule réceptrice infrarouge.
. 2 Butées (hauteur 35mm) à fixer sur la lame finale permettant de ne pas écraser les cellules en position “porte fermée”.
. 1 Boîte de raccordement dimensions 75 x 40 x 13mm.
. 1 Cordon spiralé à 3 fils longueur déployé de 3 mètres.
. 1 Lot de presse-étoupes et d’embouts de câblage.
FICHE TECHNIQUE
. Interface: OSE 3Fils.
. Longueur du câble de la cellule émettrice: 6.5 mètres.
. Longueur du câble de la cellule réceptrice: 0.5 mètres.
. Tension d’alimentation: 4-28VCC.
. Dimensions des cellules: 11 x 37mm (diamètre x longueur).
. Indice de protection: IP68.
. Température de fonctionnement: -20 à + 75°C.
