Moteur triphasé 100 Nm en bout d’arbre de porte sectionnelle avec armoire de commande

DESCRIPTION

Moteur latéral 380Volts triphasé avec armoire de commande pour porte sectionnelle industrielle.
Le montage du moteur et de l’armoire se fera en intérieur, à l’abri des intempéries.
Le moteur se monte sur l’axe de la porte sectionnelle (diamètre 1 pouce, soit 25.4mm) et se fixe au mur à l’aide de l’équerre de fixation fournie.
Cette équerre permet de monter le moteur sur des paliers allant de 67 à 152mm d’entraxe par rapport au linteau.
Deux clavettes sont fournies avec le moteur (une pour axe creux, une pour axe plein).
Elle sera montée et vissée entre le moteur et l’axe de la porte sectionnelle.

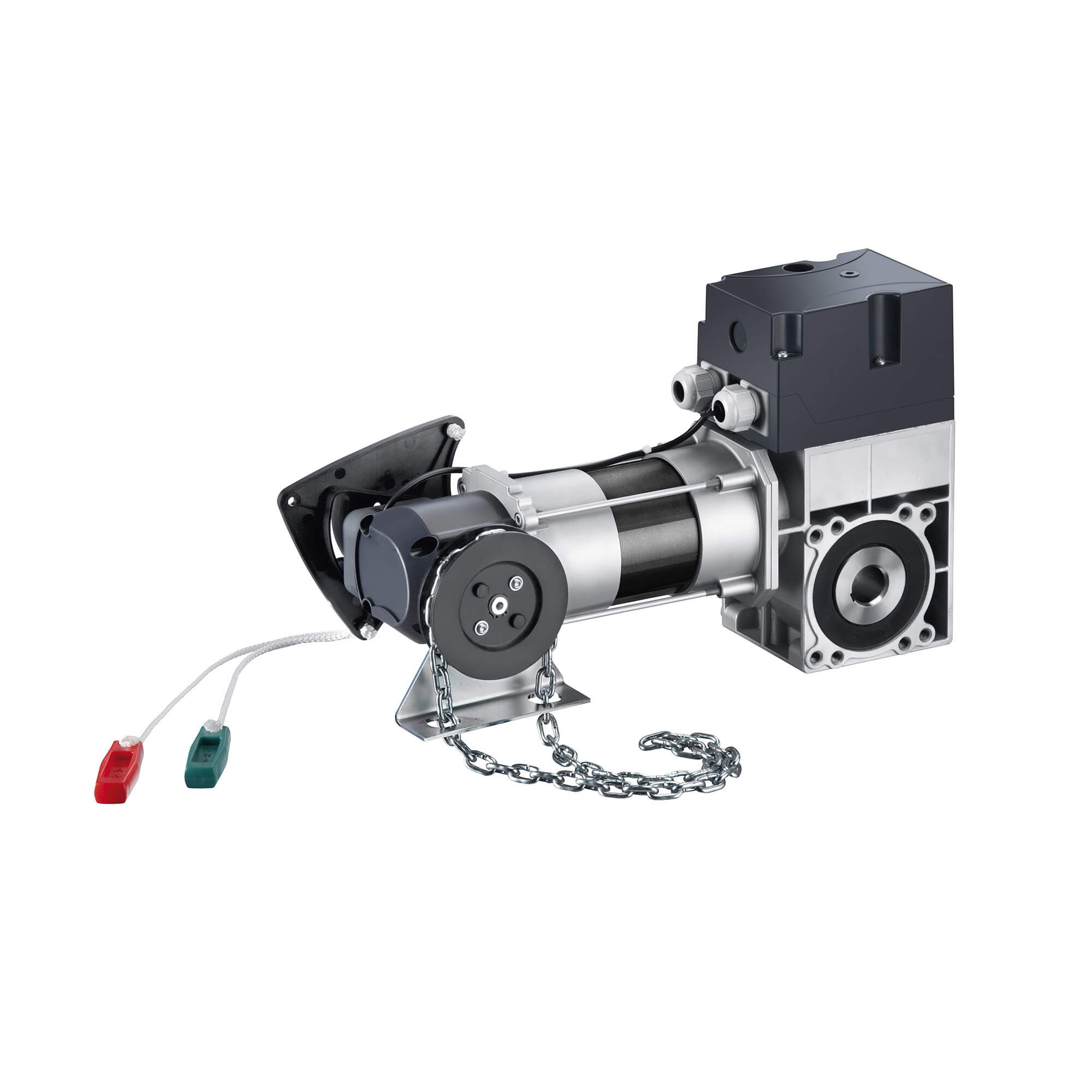

Le moteur est équipé d’un dépannage composé+ de deux cordons (vert et rouge) ainsi qu’une chaîne (3.5 mètres de hauteur) pour manœuvrer la porte en cas de panne de courant.

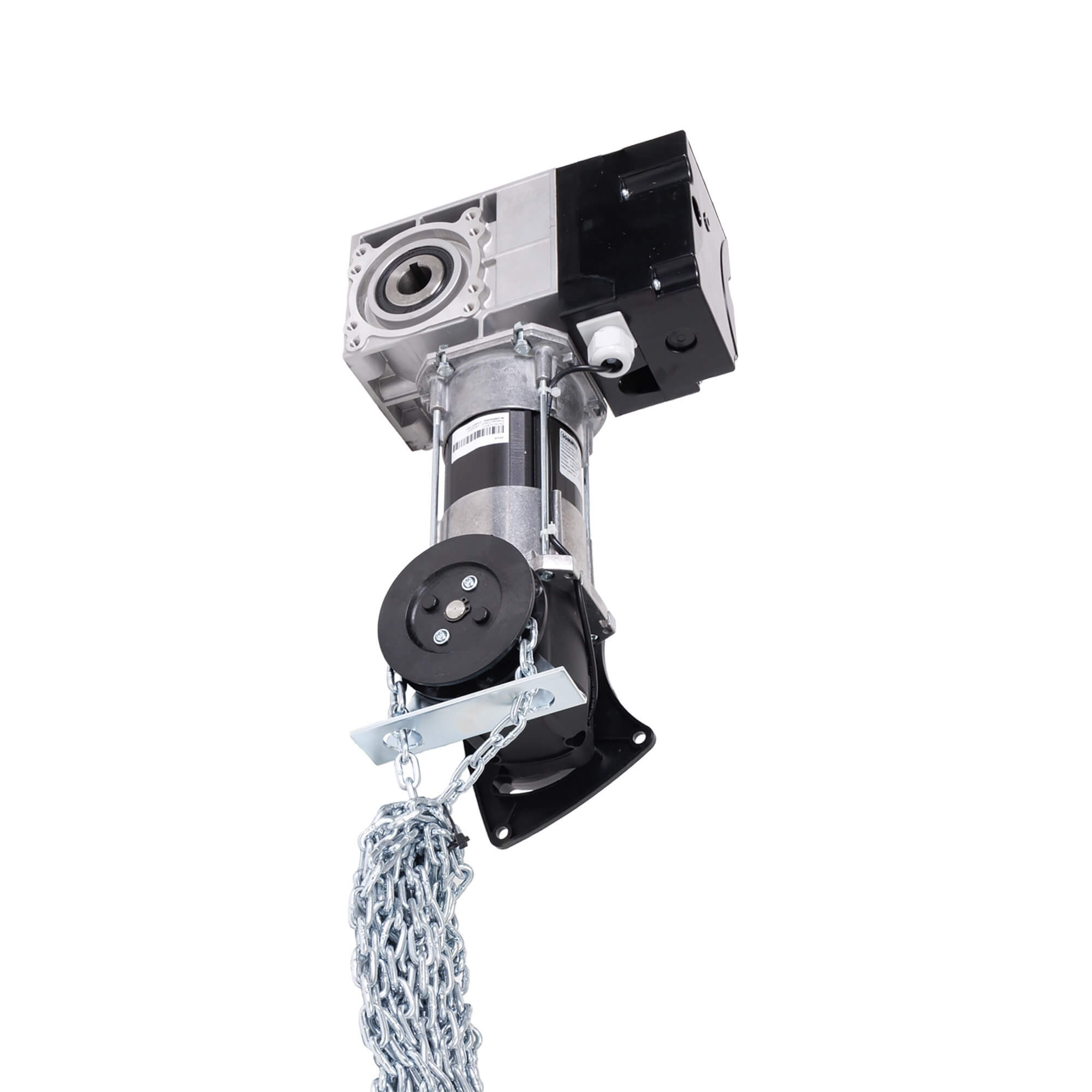

Il est important de prévoir un espace pour la poulie à chaîne de secours car celle-ci se décale de 10mm lorsque l’on débraye le moteur (voir photos).
L’armoire de commande se fixe au mur verticalement, la sortie de câble vers le bas. Un câble de liaison de 5.0 mètres est fourni avec l’armoire et devra être raccordé au moteur en suivant la notice fournie.
L’ensemble peut fonctionner suivant deux modes:
. Semi-automatique: impulsionnel à la montée et pression maintenue à la descente.
. Automatique: impulsionnel dans les deux sens.
Le moteur peut manoeuvrer une porte d’une surface de 25 à 30m² MAXIMUM en levée standard.
Le taux de service du moteur est de type « semi intensif », soit 10 à 15 cycles non consécutif par jour.
Organes de commandes en options:
. Récepteur radio embrochable + télécommande ou clavier à code.
. Détecteur de boucle + boucle au sol.
. Boîte à boutons, boîte à clés.
. Etc…
Organes de sécurité en options:
. Barrières immatérielles.
. Cellules de sécurité.
. Clignotants de mouvement, éclairage de zone.
. Etc…
N’hésitez pas à nous contacter par mail ou par téléphone pour étudier votre besoin.

FICHE TECHNIQUE

. Tension d’alimentation: 380Volts/50Hz.

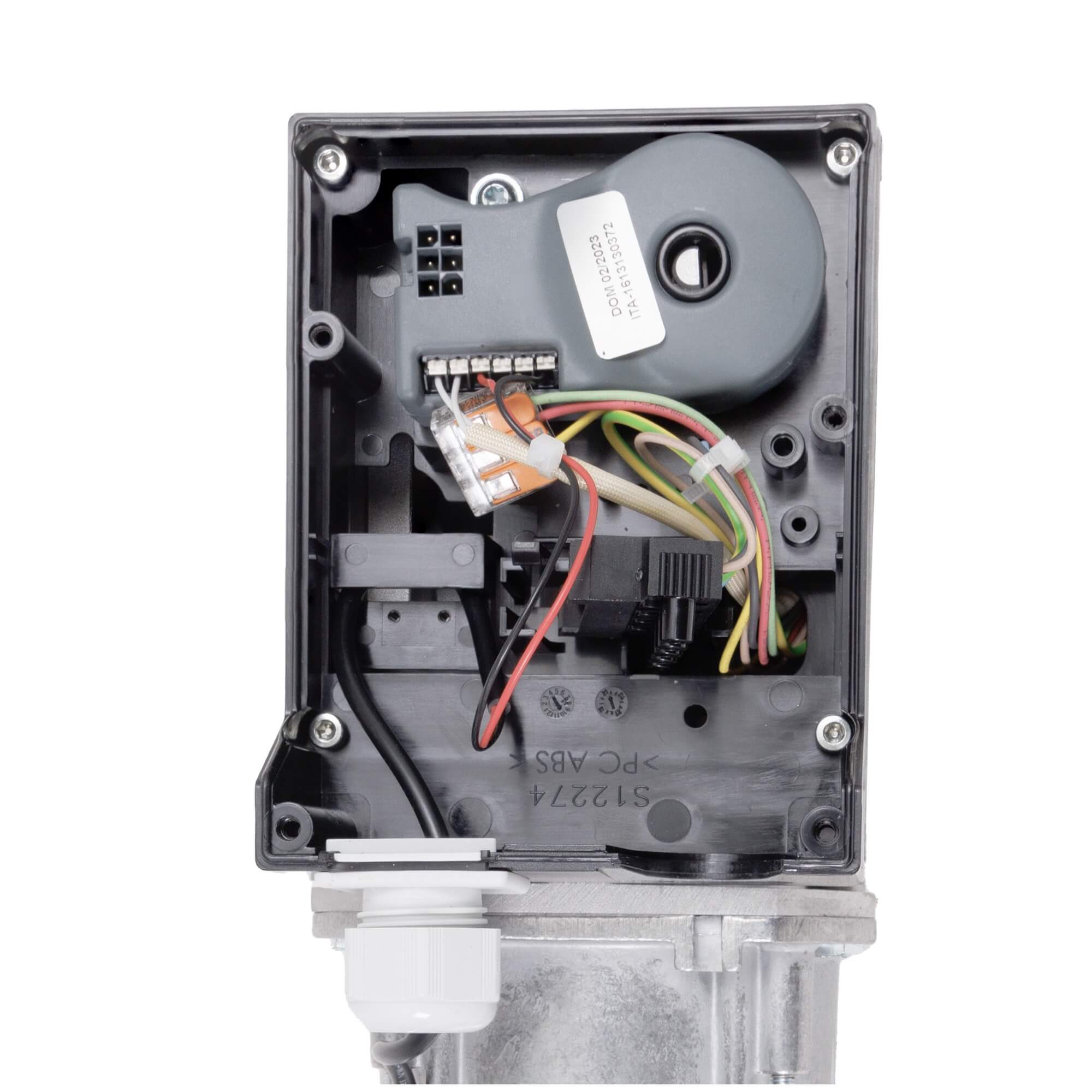

. Réglage des fins de course: électroniques par la boîte à boutons.
. Couple: 100Nm (100 Newtons/mètre).
. Nombre de tours/minute: 24.
. Indice de protection: IP54.
. Puissance: 370 Watts.
. Intensité consommée: 1.5 A.
. Surface MAXIMUM de la porte en levée standard: 25 à 30m² parfaitement équilibrée.
. Manœuvre de secours: oui.
. Températures de fonctionnement: de -5 à +60°C.
