DESCRIPTION
Cette transmission permet de déporter le moteur latéral d’une porte sectionnelle industrielle quand il n’y a pas de place en bout d’arbre pour le monter.
Cela arrive quand le côté moteur se trouve contre un mur ou contre une autre porte sectionnelle.
De faible épaisseur (30mm) et entièrement carénée, elle permettra de motoriser une porte sectionnelle industrielle dans un espace réduit.
Grâce à son déport de 483mm, elle permet de positionner le moteur dans la courbe de la porte, contre le mur ou au dessus de la porte.
Son rapport de 1 pour 1 (1/1) fera tourner l’axe de la porte sectionnelle à la même vitesse que le moteur.
La transmission possède deux boutons de réglage de la tension de la chaîne (un de chaque côté).

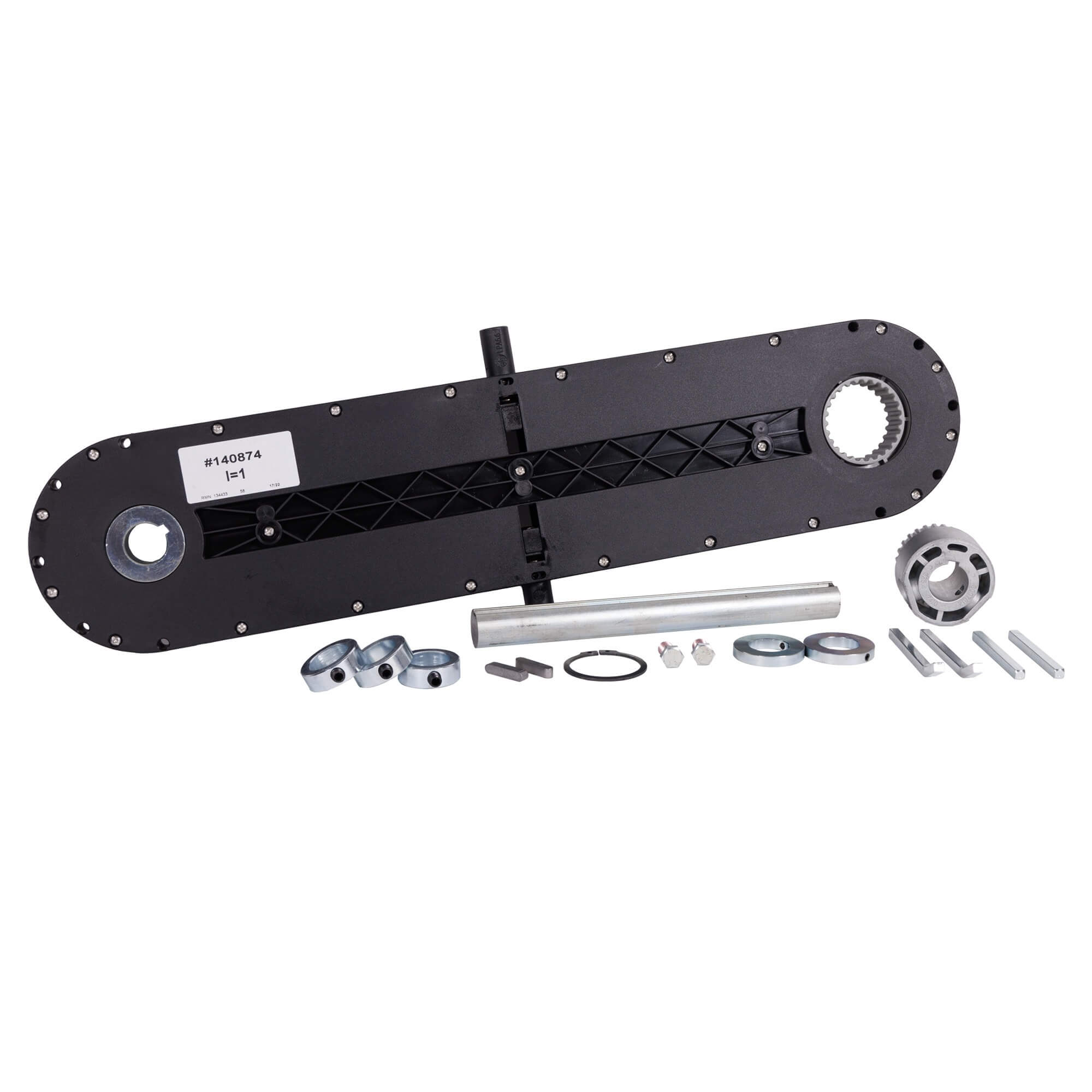

Le kit est composé de:
. 1 Transmission carénée.

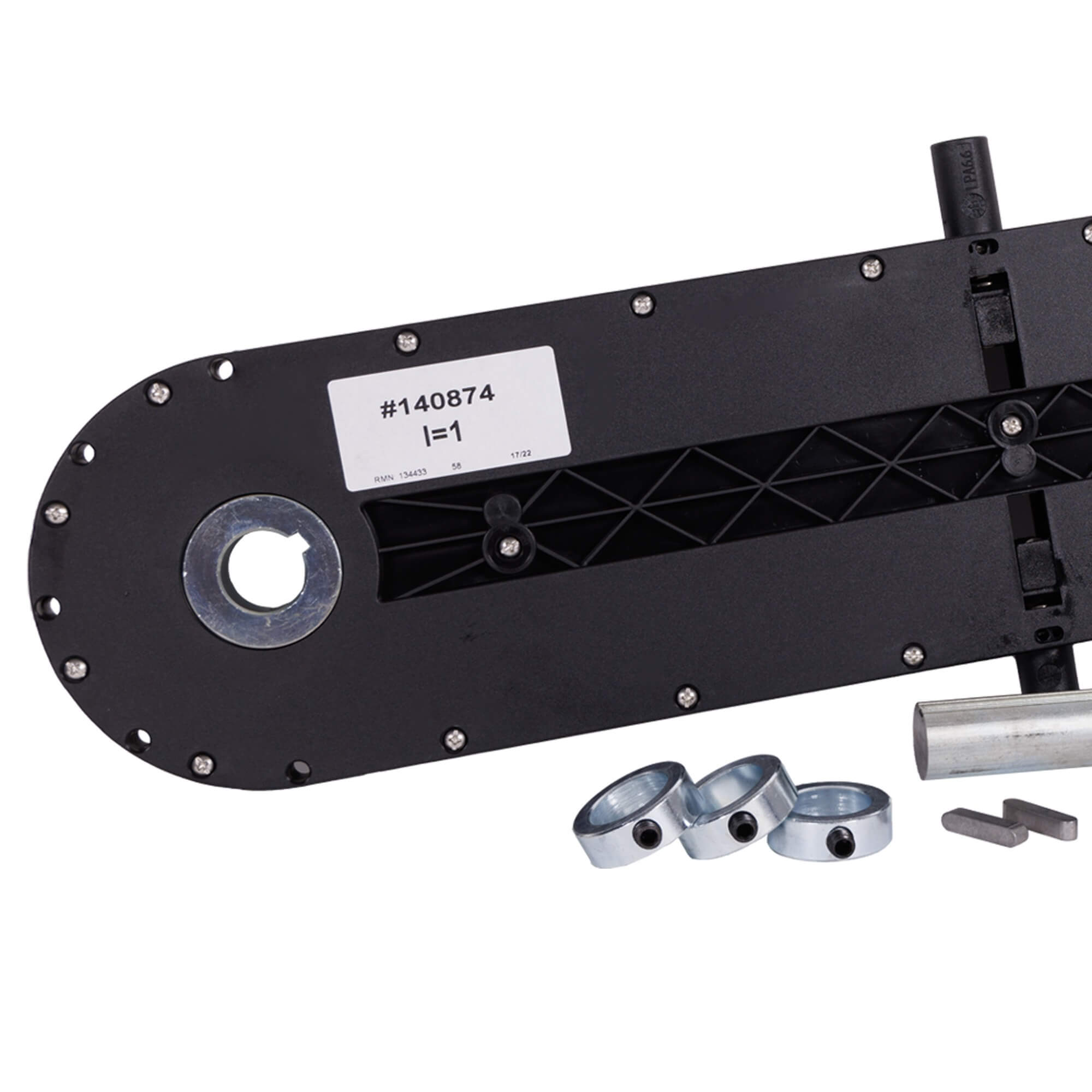

. 1 Entrée 25.4mm (1 pouce) avec rainure pour clavette.
. 1 Clavette côté moteur.

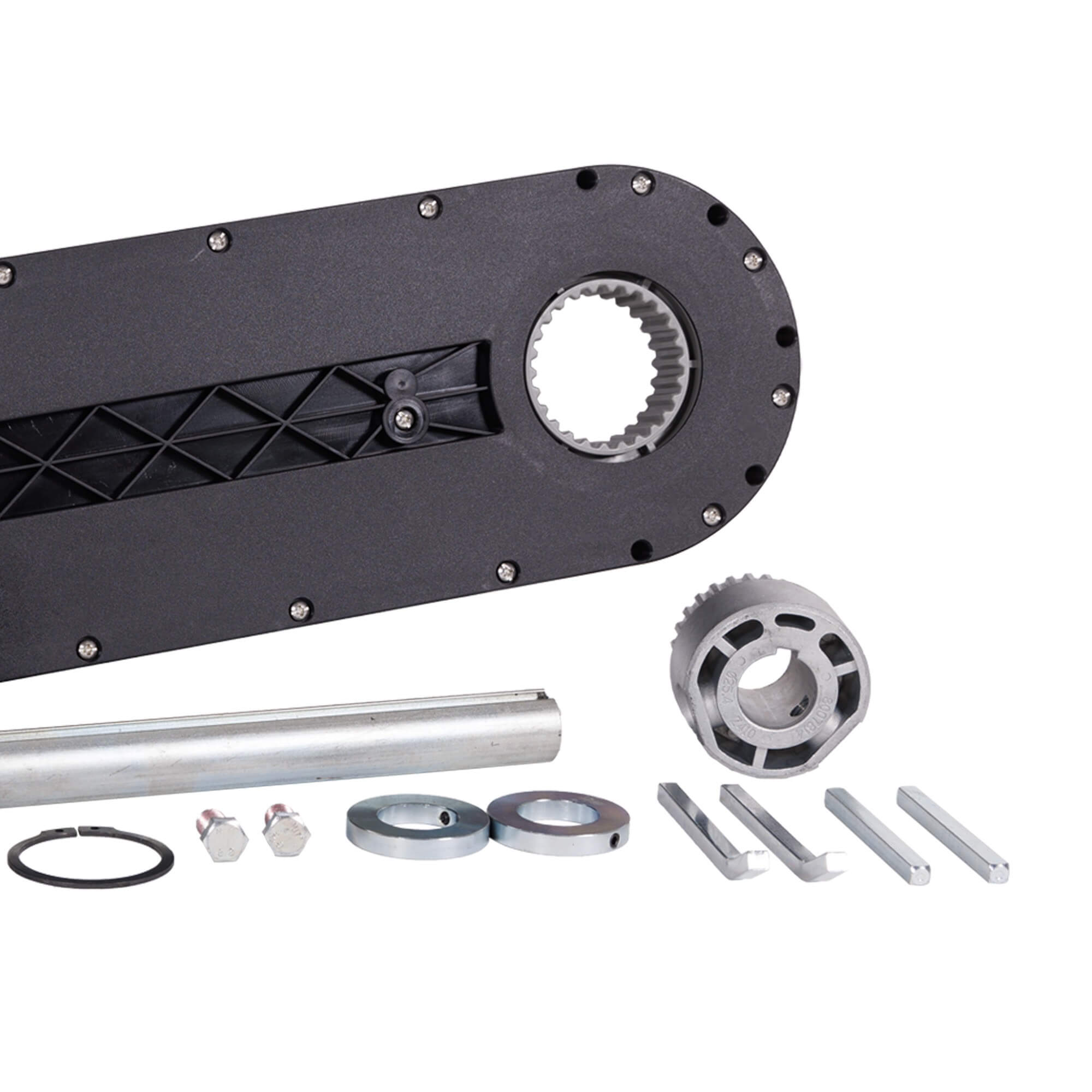

. 1 Sortie à engrenage de 50mm.
. 1 Entretoise 50mm/25.4mm avec rainure pour clavette.
. 1 Circlip de blocage de l’entretoise.
. 1 Axe plein 25.4mm longueur 250mm pour le côté moteur.
. 2 Boulons de serrage.
. 1 Jeu de clavettes et de rondelles .
FICHE TECHNIQUE
. Dimensions:
Longueur carénage: 620mm.
Largeur carénage: 140mm.
Epaisseur carénage: 30mm.
. Rapport de réduction: 1/1.
. Entraxe: 483mm.
. Dispositif de tension de chaîne: oui.
. Poids: 1.9Kgs.
